D-AR4
D-AR4
Los ingenieros de Park Audio han logrado combinar todas las ventajas de un sistema line array en un diseño compacto, modular y sorprendentemente potente: 12.200 vatios de rendimiento profesional.
Gracias a su arquitectura activa, componentes de alta calidad y procesamiento DSP avanzado, el D-AR4 ofrece una cobertura uniforme, gran presión sonora y facilidad de configuración para cualquier entorno sonoro exigente.

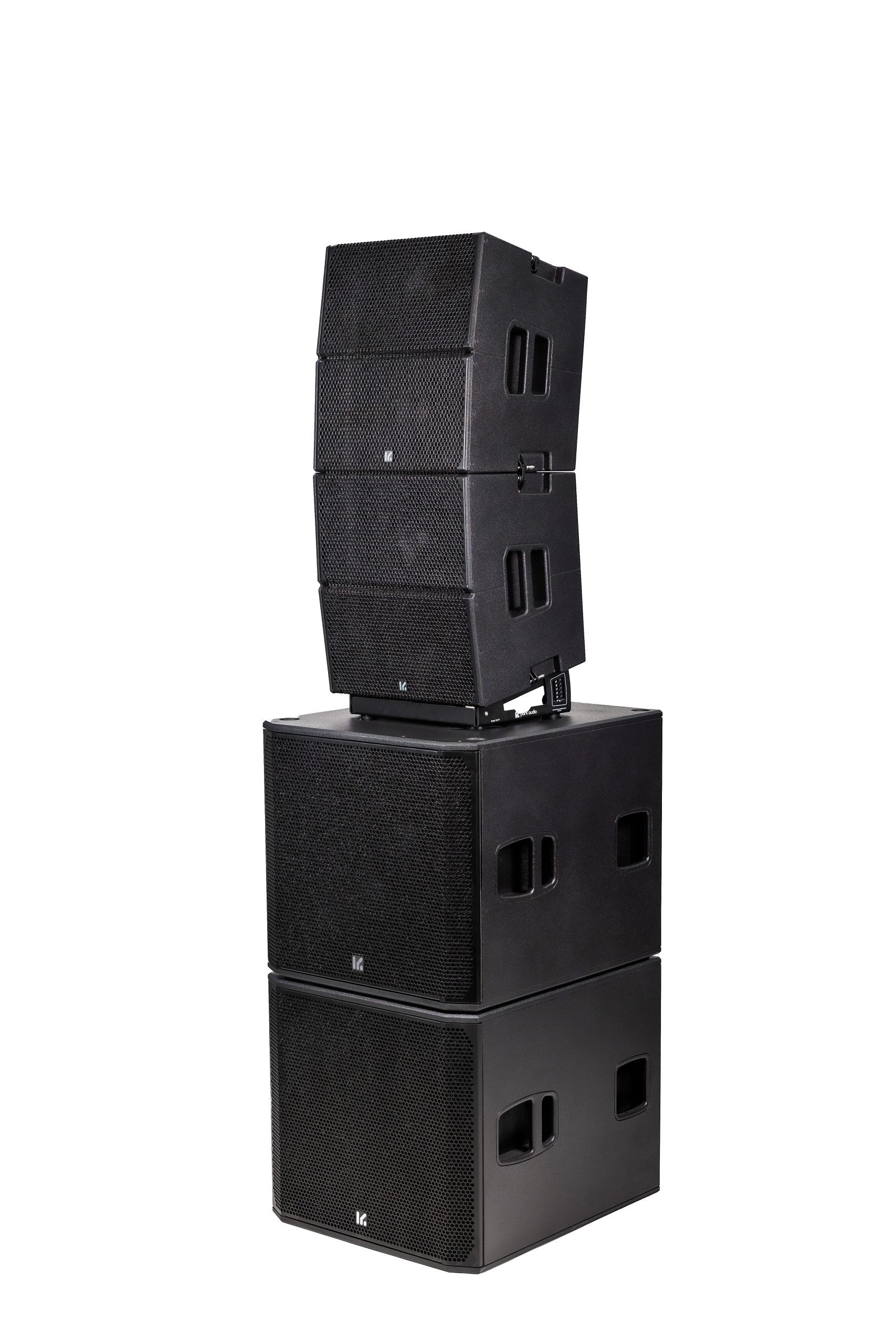

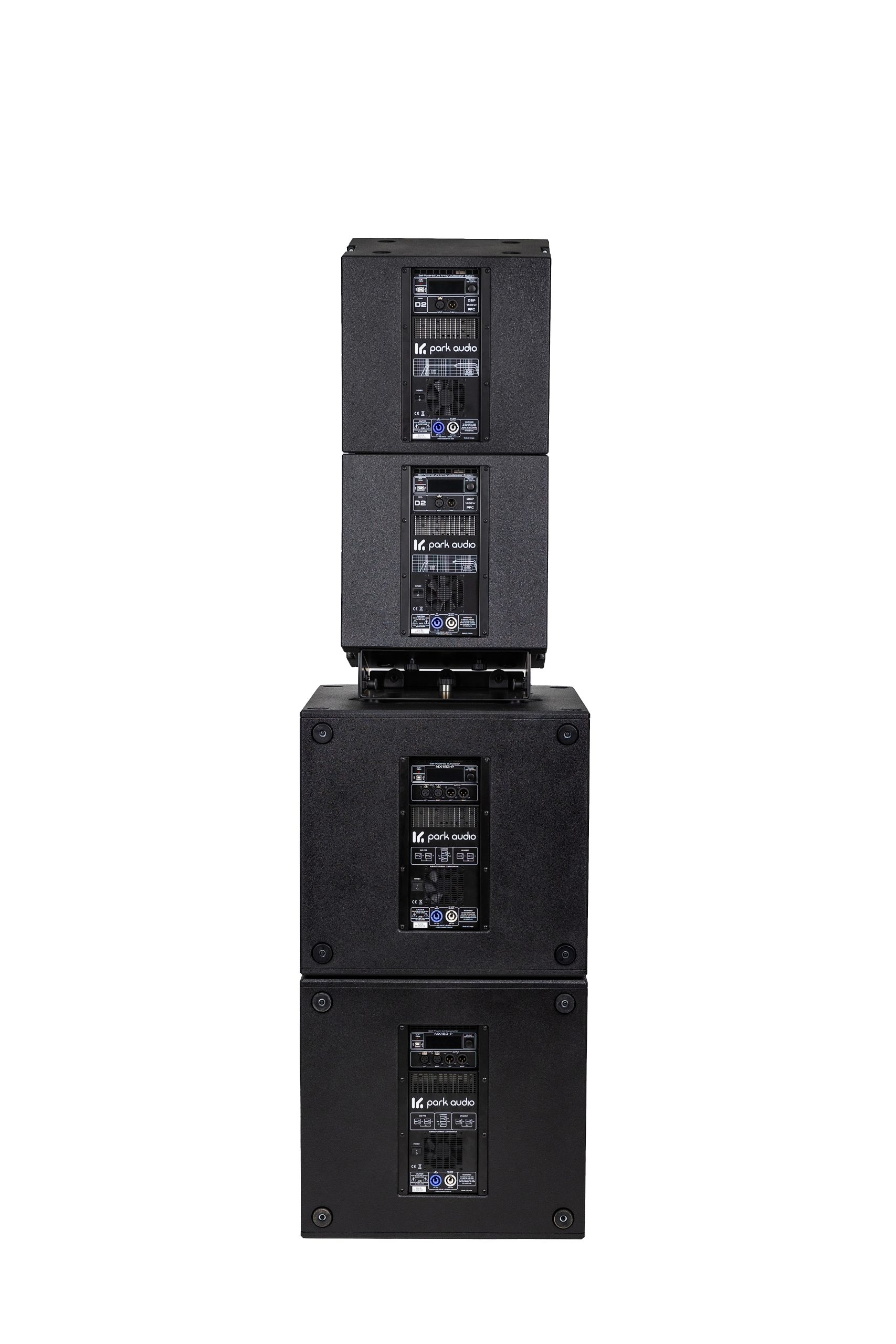

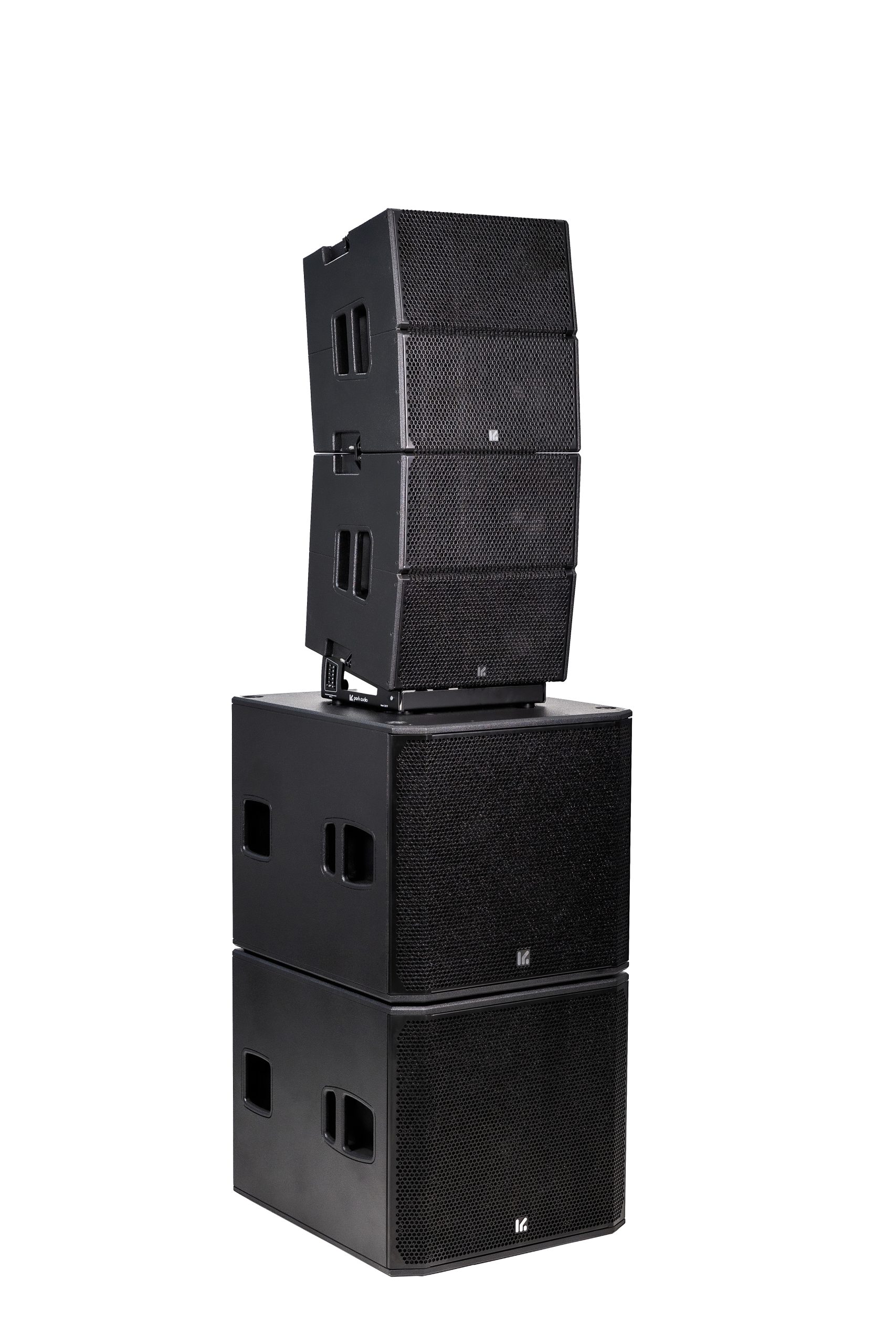

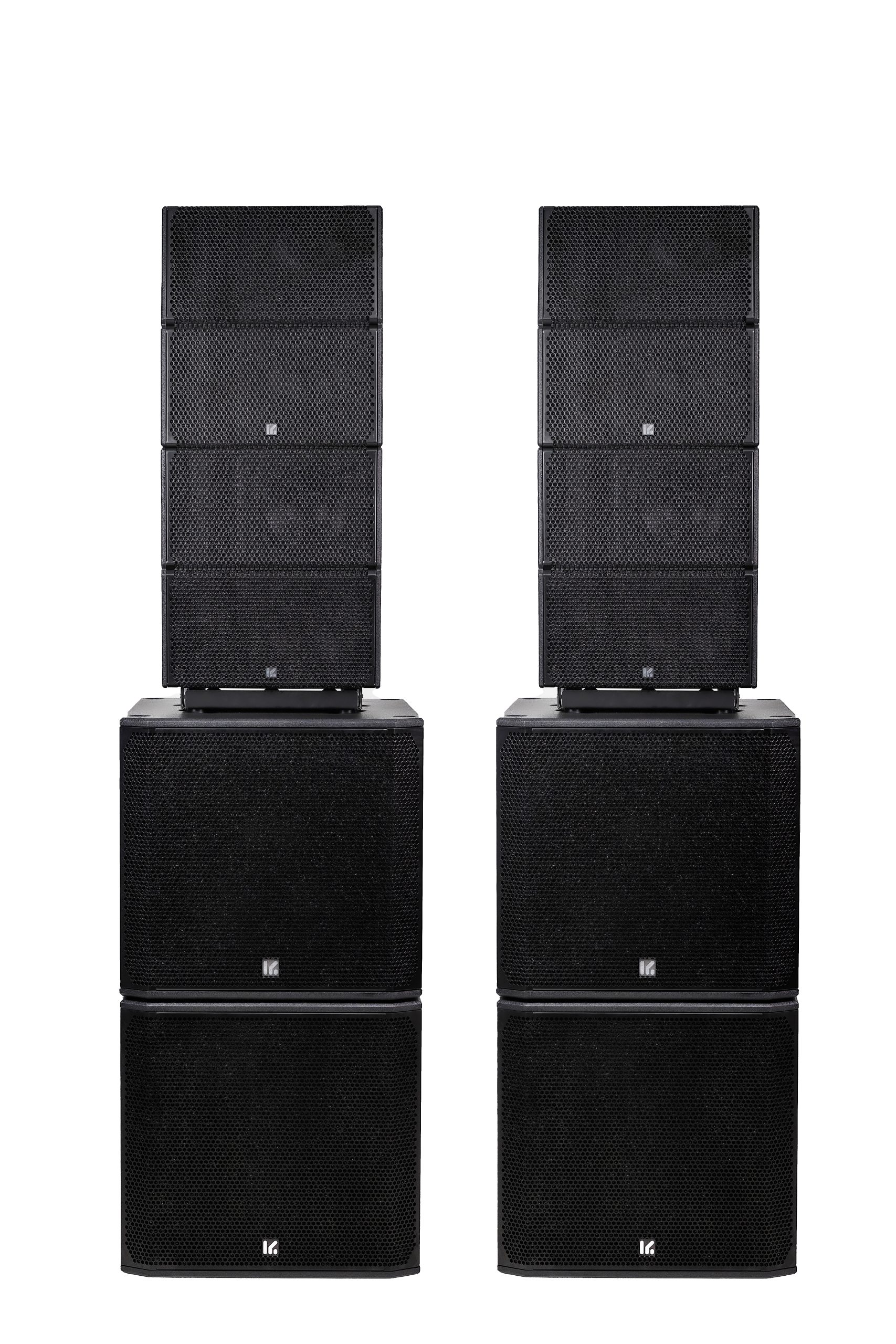

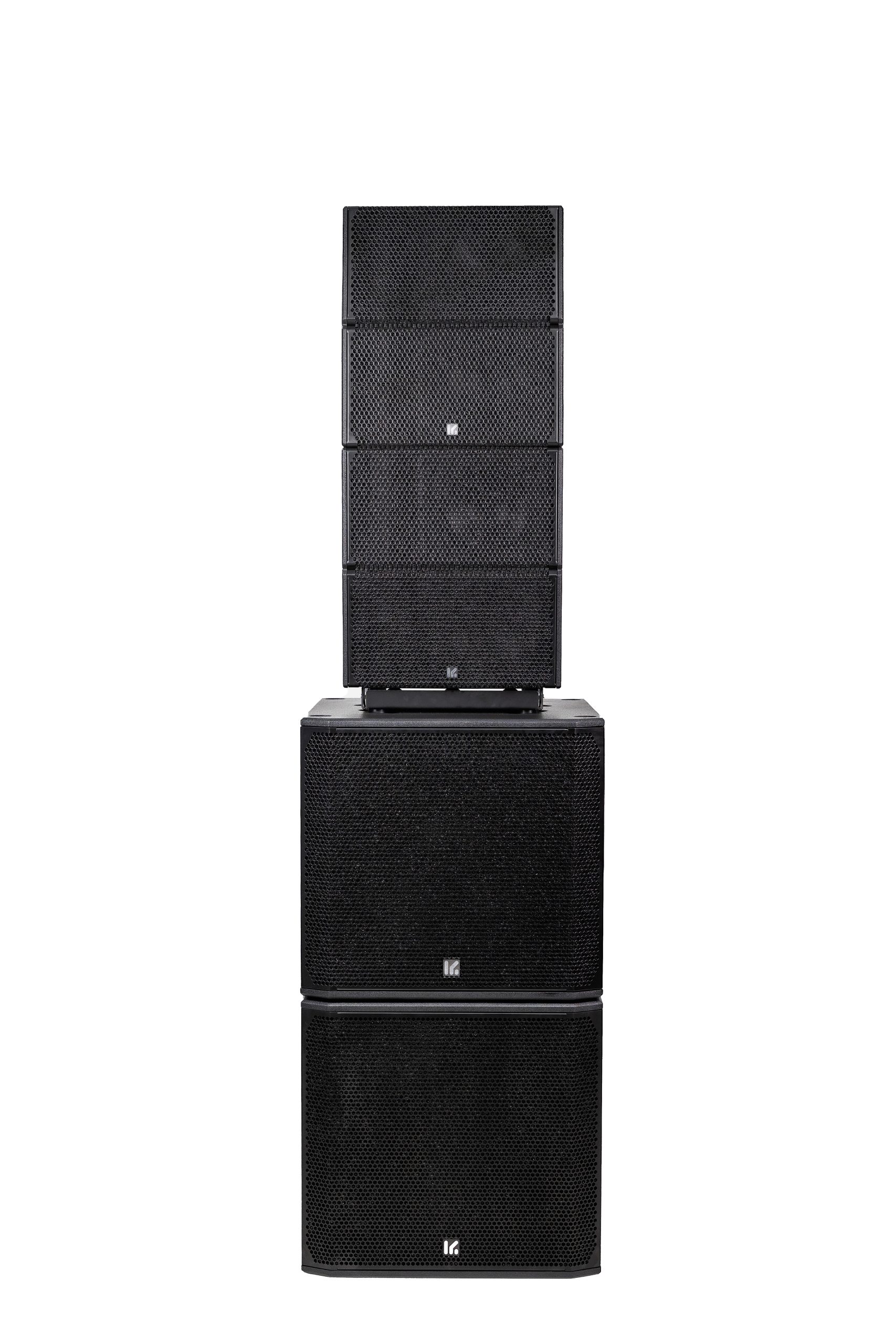

El sistema está compuesto por:
- 4 subgraves activos NX183-P
- 4 módulos line array activos D2-P

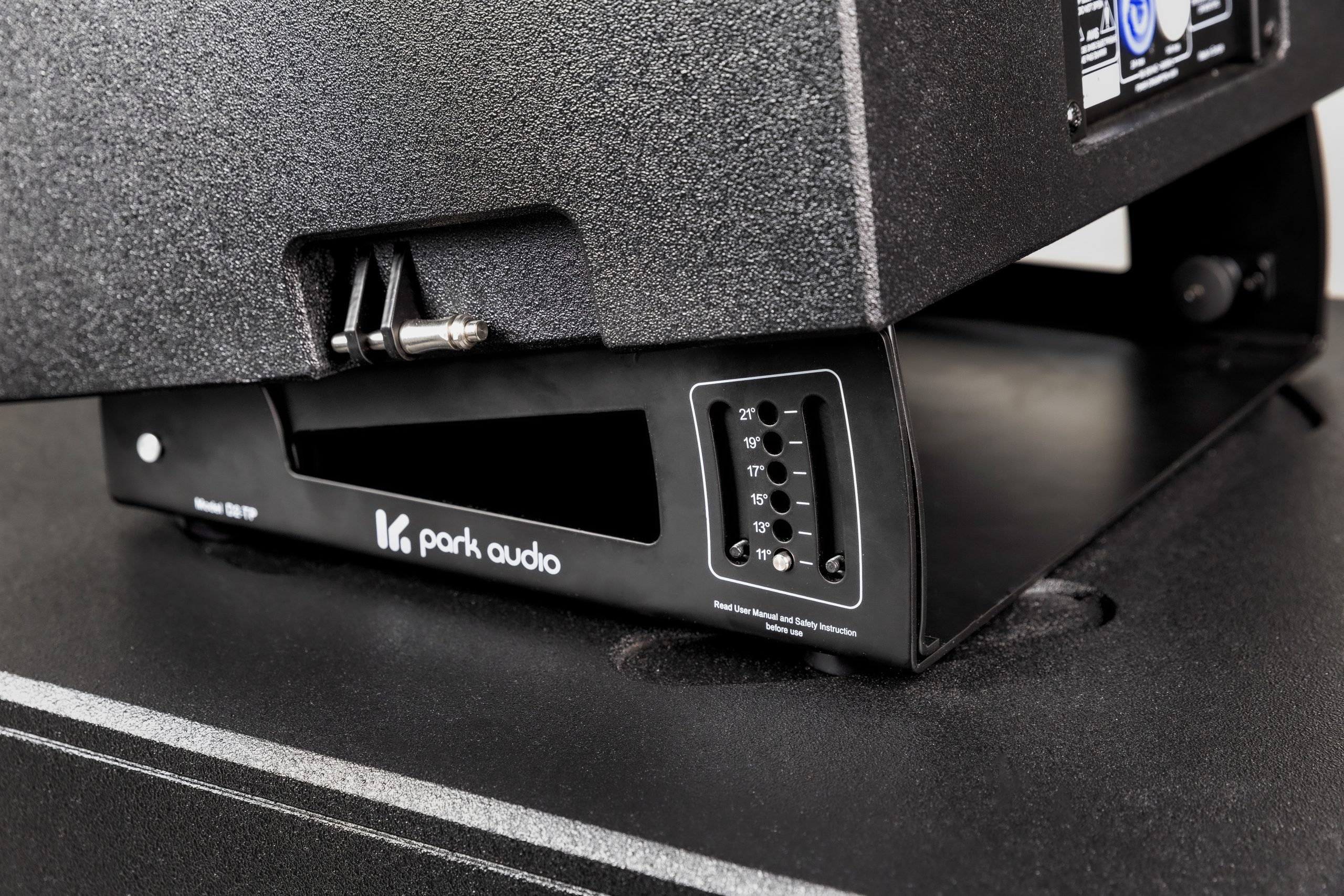

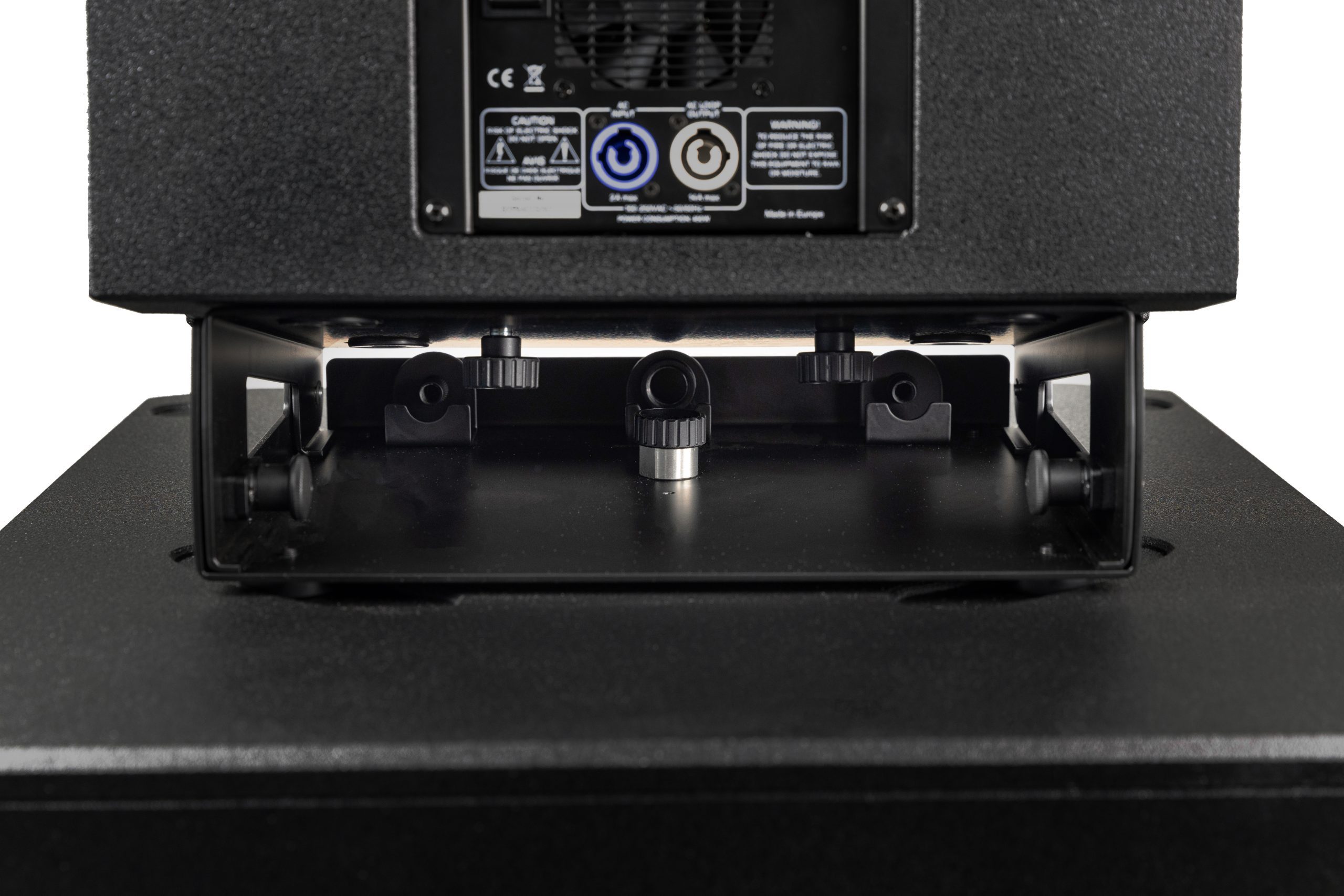

Para su montaje en formato ground stack, el sistema incluye la plataforma D2-TP, que permite el ajuste preciso del ángulo de inclinación.
Además, se puede solicitar opcionalmente un marco de colgado para la instalación aérea de los elementos del array.
¿Qué es el D-AR4?
El D-AR4 es un sistema de sonido line array activo de alto rendimiento diseñado por Park Audio, que ofrece 12.200 W RMS de potencia y alcanza hasta 142 dB SPL. Todo esto en un formato compacto y modular, lo que lo convierte en una solución ideal para aplicaciones móviles, eventos en vivo y espacios acústicamente exigentes.

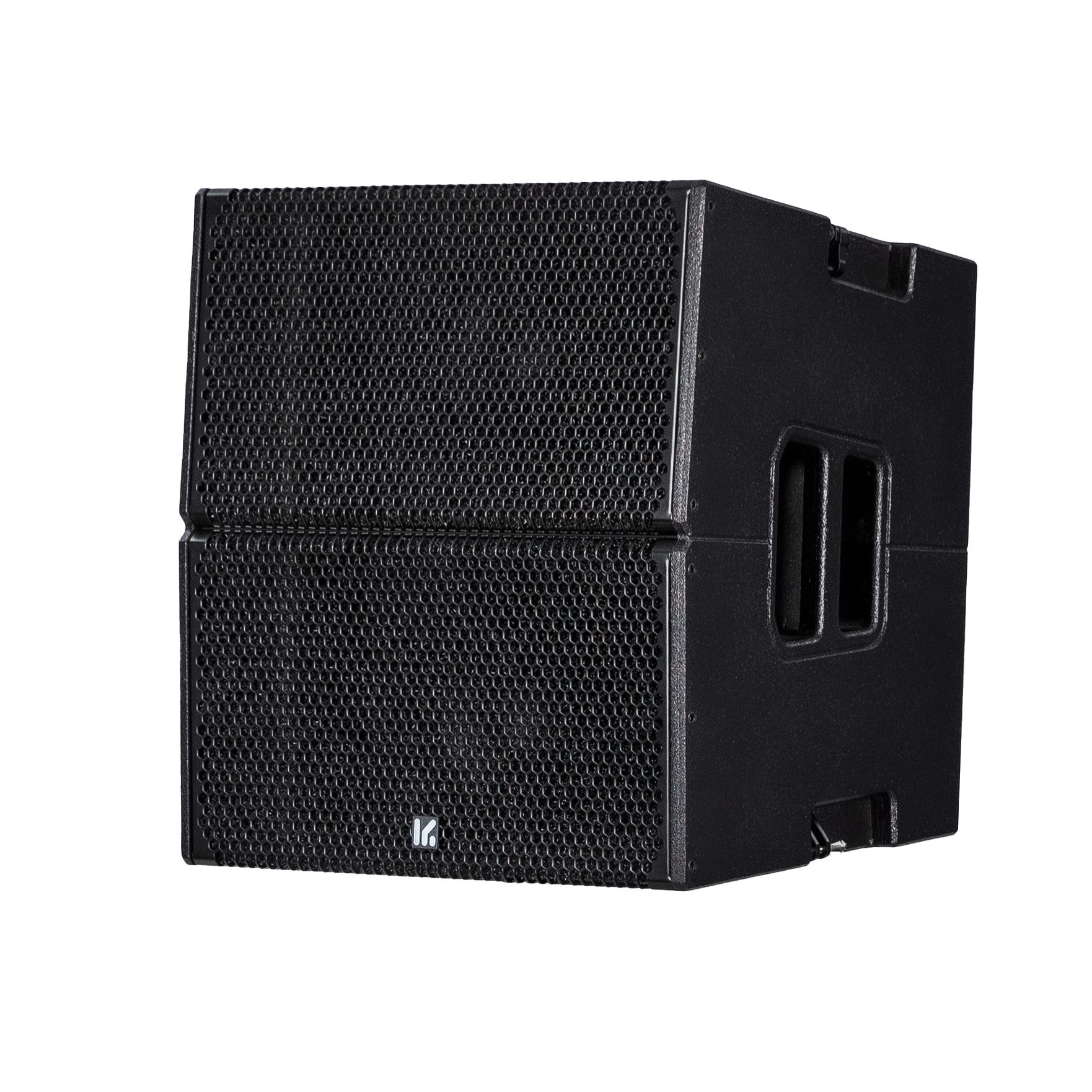

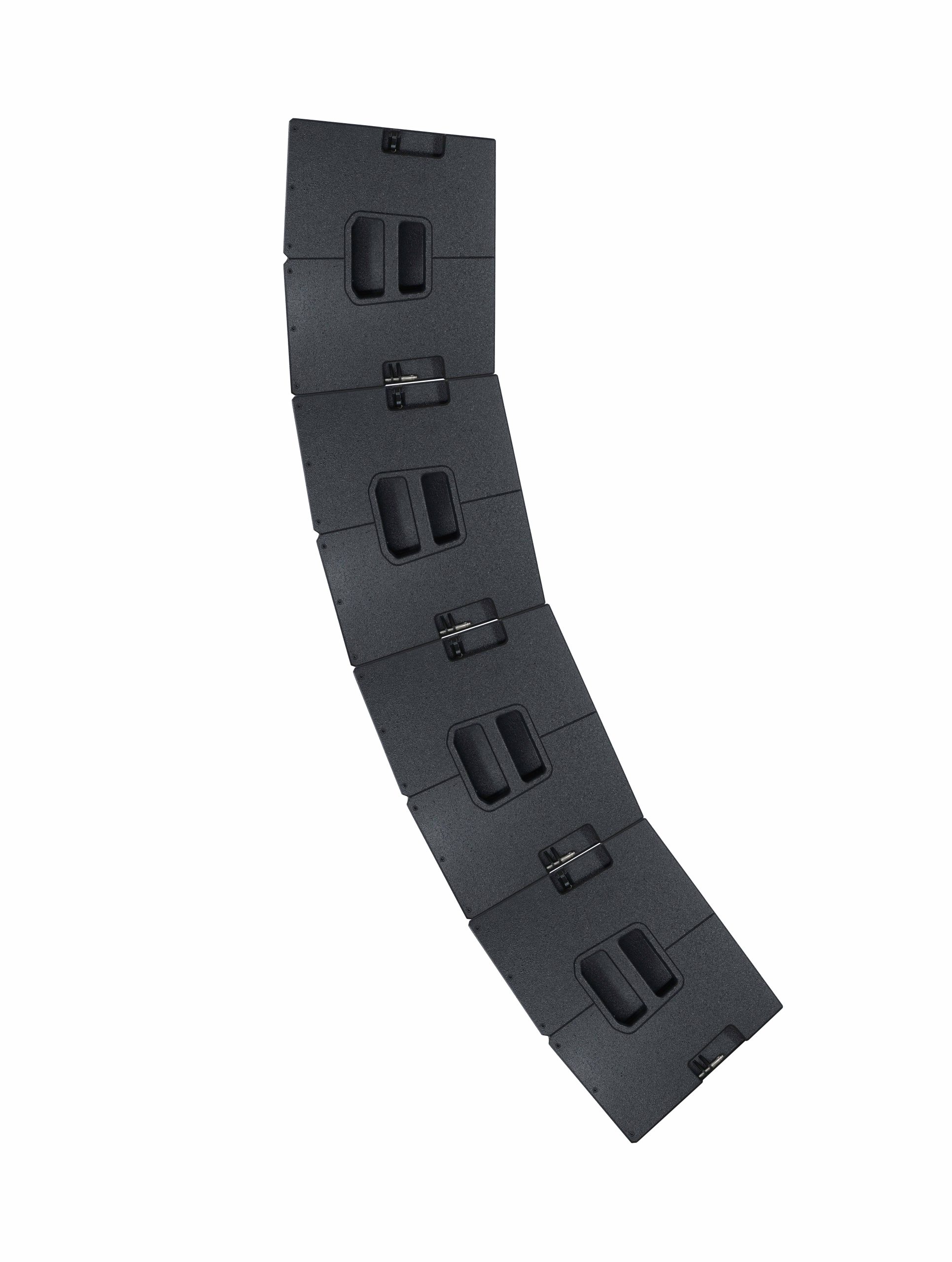

D2-P – Array lineal activo de curvatura constante
Este sistema cuenta con dos altavoces de 8” y cuatro drivers de 1” B&C SPEAKERS, con una potencia de 1050 W RMS y un rango de frecuencia de 60 Hz a 18 kHz.
Ampliable hasta 4 módulos, se adapta fácilmente a espacios de cualquier tamaño.
Montado en una carcasa metálica sellada, su diseño compacto permite colocar los componentes muy juntos, lo que:
- Minimiza la interferencia de fase
- Ofrece una cobertura uniforme con solo -3 dB por metro
- Reduce el riesgo de acoples con micrófonos
- Garantiza un sonido equilibrado en salas grandes
Construcción robusta y rendimiento constante, incluso en condiciones exigentes.

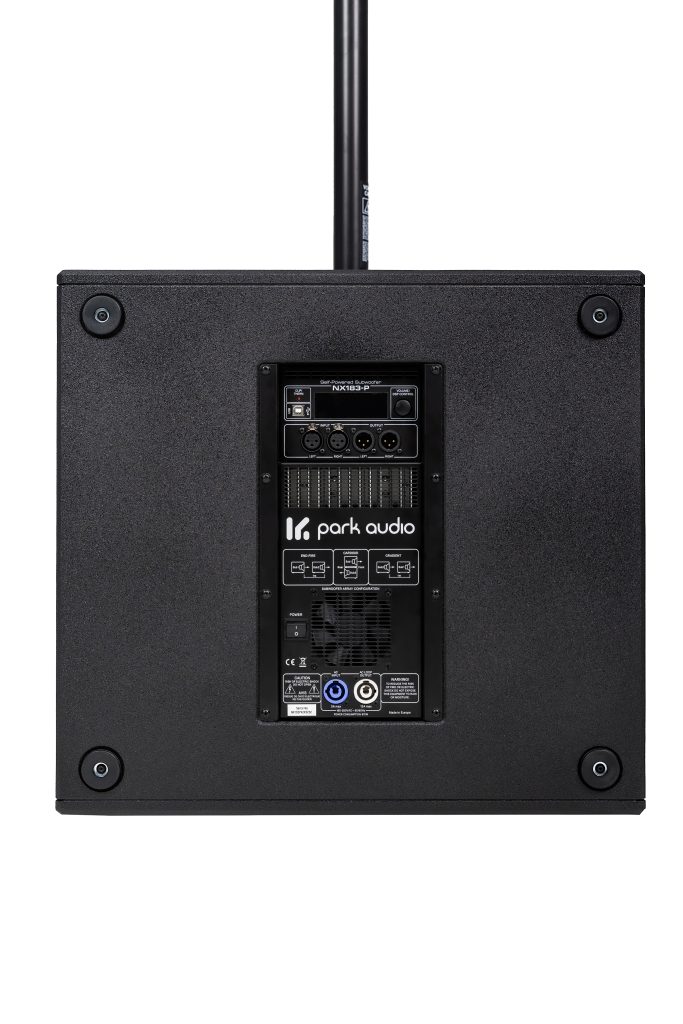

NX183-P – Subgrave activo de 18″
El NX183-P es un subwoofer activo profesional diseñado para ofrecer graves profundos y controlados desde 34 Hz hasta 120 Hz.
Incorpora una bocina B&C Speakers de 18” con imán de neodimio y bobina de 4”, alimentada por un amplificador interno de 2000 W RMS. Su diseño garantiza una presión sonora máxima de 133 dB SPL (pico), ideal para aplicaciones de alto rendimiento.
El DSP integrado en el módulo de amplificación ofrece funciones avanzadas de:
- Filtro de cruce y ecualización
- Protección del amplificador y del altavoz contra sobrecargas
- Presets optimizados para la creación de arreglos de subgraves direccionales (cardioid, end-fire)
Robusto, potente y preparado para todo tipo de escenarios, el NX183-P es la base perfecta para sistemas de refuerzo sonoro profesionales como el D-AR4.

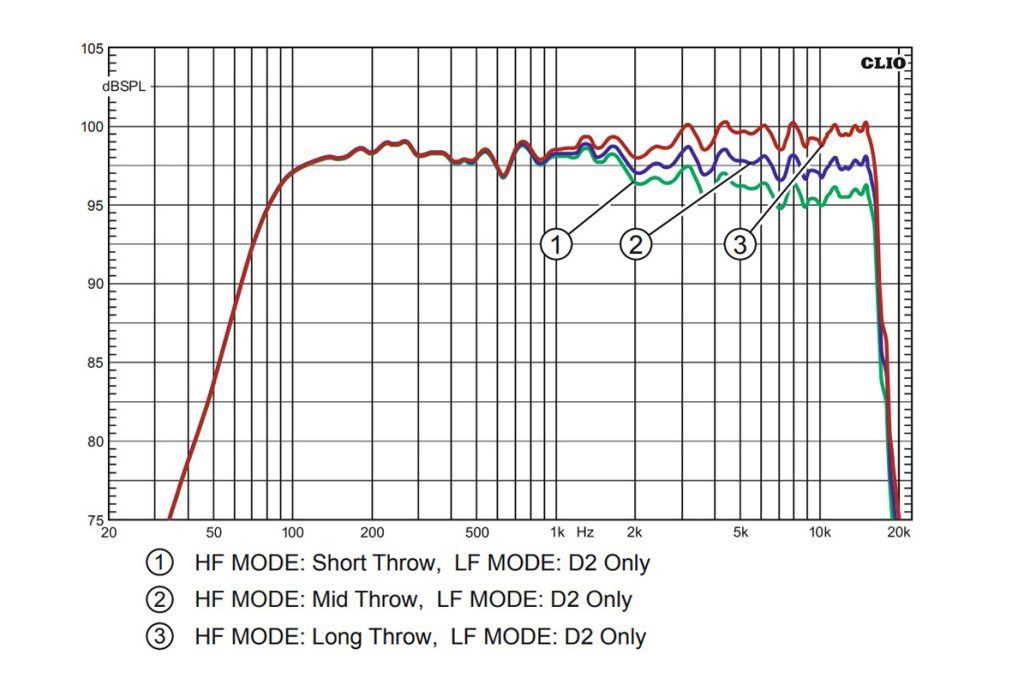

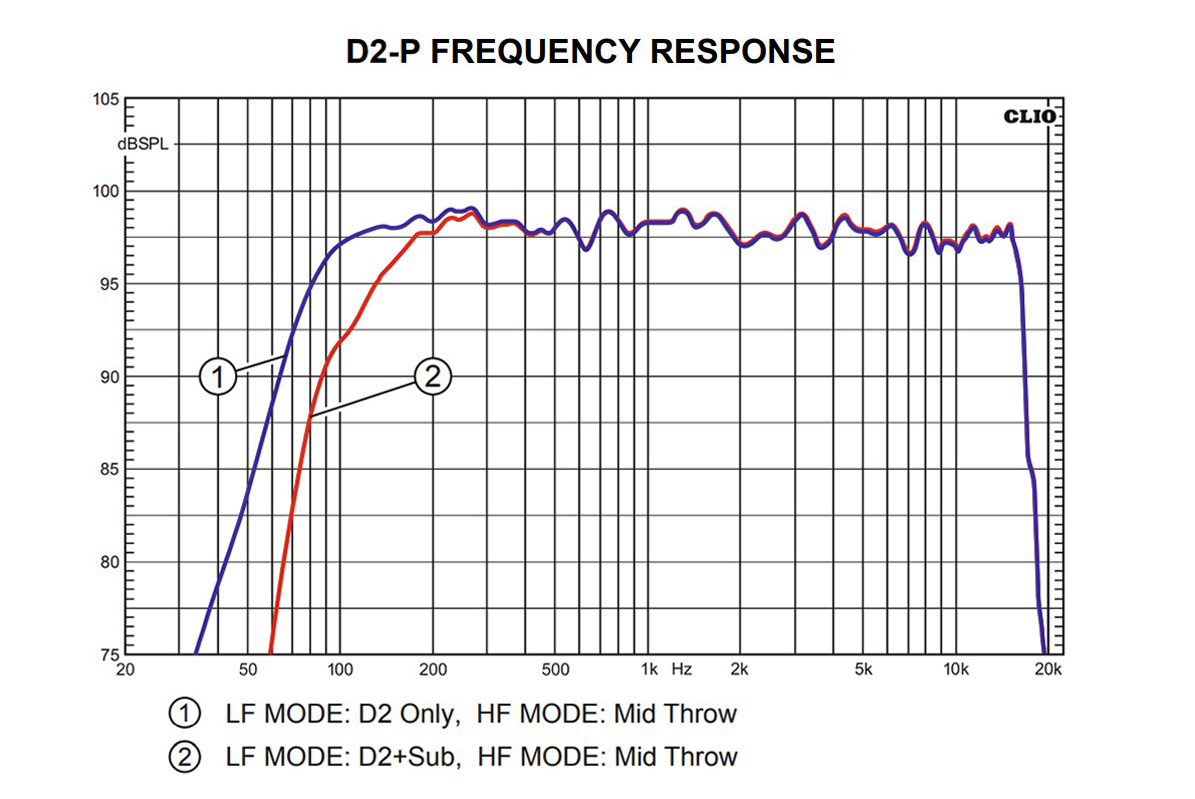

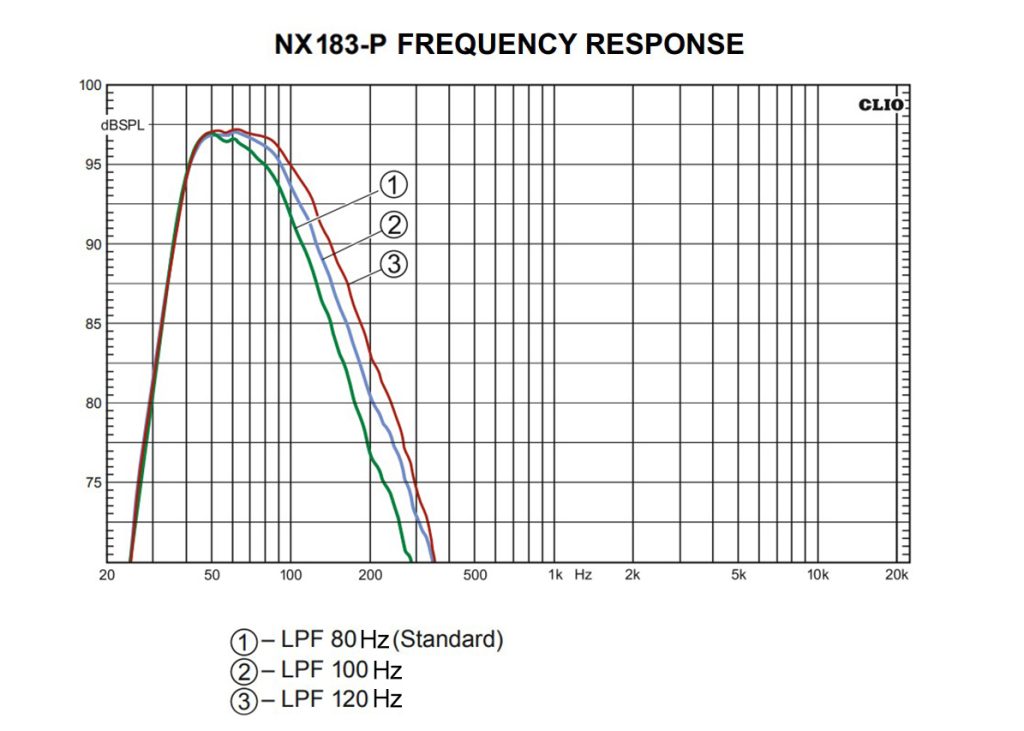

Respuesta en frecuencia
Datos tecnicos
Nombre del modelo
D-AR4
| Potencia (sumada) | 12200 W RMS |
| Respuesta de frecuencia | 34 Hz – 18 KHz |
| SPL máx. | 142 dB |
Altavoz D2-P
| Potencia (nominal/programada): | |
| HF | 100/200 W |
| LF | 400/800 W |
| Respuesta de frecuencia | 60 Hz – 18 KHz |
| SPL máx. | 127 dB / 1 m |
| Transductores | 2 x 8″, 4 x 1″ B&C SPEAKERS |
| Dimensiones (An x Al x Pr) | 398x452x364 mm |
| Directividad: | |
| – horizontal | 100° |
| – vertical | 20° (array effect) |
| Peso | 21 kg |
Amplificador incorporado D2-P con plataforma DSP
| Potencia nominal (RMS): | 700+350 W clase D |
| Sensibilidad | 775 mV |
| Impedancia de entrada | 10 kΩ |
| Relación señal/ruido | 98 dB (unweighted) |
| Entrada / salida de línea | XLR / XLR |
| Refrigeración forzada | Si |
| Alimentación | ~160-250 V, 50 / 60 Hz |
Procesador DSP
| Frecuencia de muestreo | 48 KHz |
| Resolución de los convertidores | 24-bit |
| Procesamiento interno de señal | 56-bit |
Subgrave NX183-P
| Configuración | Subwoofer activo |
| Potencia (nominal/programada) | 1200 / 2400 W |
| Respuesta en frecuencia | 34 Hz – 120 KHz |
| SPL max. | 133 dB / 1 m |
| Transductor | 18″ dia B&C SPEAKERS, voice coil 4″ |
| Dimensiones (An x Al x Pr) | 570x536x660 mm |
| Diseño acústico | Caja rectangular, tipo bass reflex |
| Material del cuerpo / recubrimiento | Contrachapado de abedul, pintura negro polímero al agua |
| Material de la rejilla / acabado | Acero perforado, pintura negra en polvo |
| Peso | 37.8 kg |
Amplificador incorporado NX183-P con plataforma DSP
| Potencia nominal (RMS): | 2000 W, clase D |
| Sensibilidad | 775 mV |
| Impedancia de entrada | 10 kΩ |
| Relación señal/ruido | 98 dB (unweighted) |
| Entrada / salida de línea | 2 x XLR / 2 x XLR |
| Refrigeración forzada | Si |
| Alimentación | ~160-250 V, 50 / 60 Hz |
Procesador DSP
| Frecuencia de muestreo | 48 KHz |
| Resolución de los convertidores | 24-bit |
| Procesamiento interno de señal | 56-bit |
¿Para quién es este sistema?
El D-AR4 está diseñado para satisfacer las exigencias de los profesionales del sonido en directo que no aceptan compromisos:
- Bandas profesionales en gira, que necesitan un sistema potente, compacto y fácil de montar
- Empresas de alquiler (rental) que buscan una solución fiable, escalable y de alto rendimiento
- Grandes recintos, como salas de conciertos, auditorios y escenarios al aire libre, donde se requiere una cobertura precisa y presión sonora elevada
