D Series
D-AR4
Sistema line array activo
Sistema de sonido line array activo profesional de 12.200 W RMS, compacto, modular y diseñado para aplicaciones móviles, eventos en vivo y espacios exigentes.
Ver especificaciones
D-AR4 / Visión general
¿Qué es el D-AR4?
El D-AR4 es un sistema de sonido line array activo de alto rendimiento diseñado por Park Audio, que ofrece 12.200 W RMS de potencia y alcanza hasta 142 dB SPL. Todo esto en un formato compacto y modular, lo que lo convierte en una solución ideal para aplicaciones móviles, eventos en vivo y espacios acústicamente exigentes.
Lectura rápida
D-AR4 de un vistazo
12.200 W RMS
Potencia sumada declarada para el sistema D-AR4 completo.
Hasta 142 dB SPL
Nivel máximo de presión sonora declarado para el sistema.
Arquitectura activa y modular
Cuatro módulos D2-P combinados con cuatro subgraves activos NX183-P.
Ground stack o suspensión
Plataforma D2-TP incluida y marco de colgado disponible opcionalmente.
Sistema y configuración
D-AR4 desde cada ángulo
Imagen 1 de 14

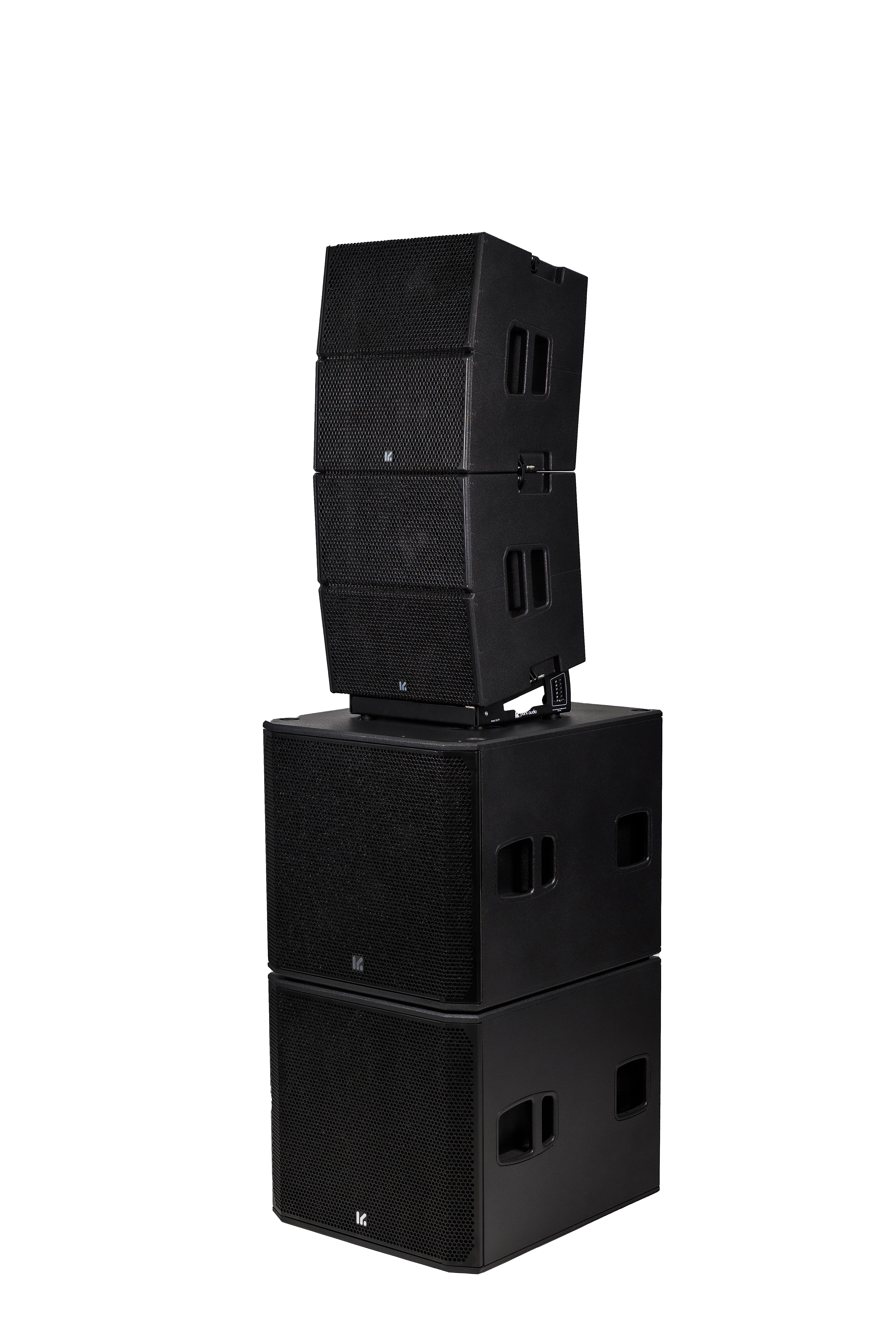

Configuración D-AR4
Potencia profesional en un sistema compacto y modular
Los ingenieros de Park Audio han logrado combinar todas las ventajas de un sistema line array en un diseño compacto, modular y sorprendentemente potente: 12.200 vatios de rendimiento profesional.
Gracias a su arquitectura activa, componentes de alta calidad y procesamiento DSP avanzado, el D-AR4 ofrece una cobertura uniforme, gran presión sonora y facilidad de configuración para cualquier entorno sonoro exigente.
El sistema está compuesto por:
- 4 subgraves activos NX183-P
- 4 módulos line array activos D2-P

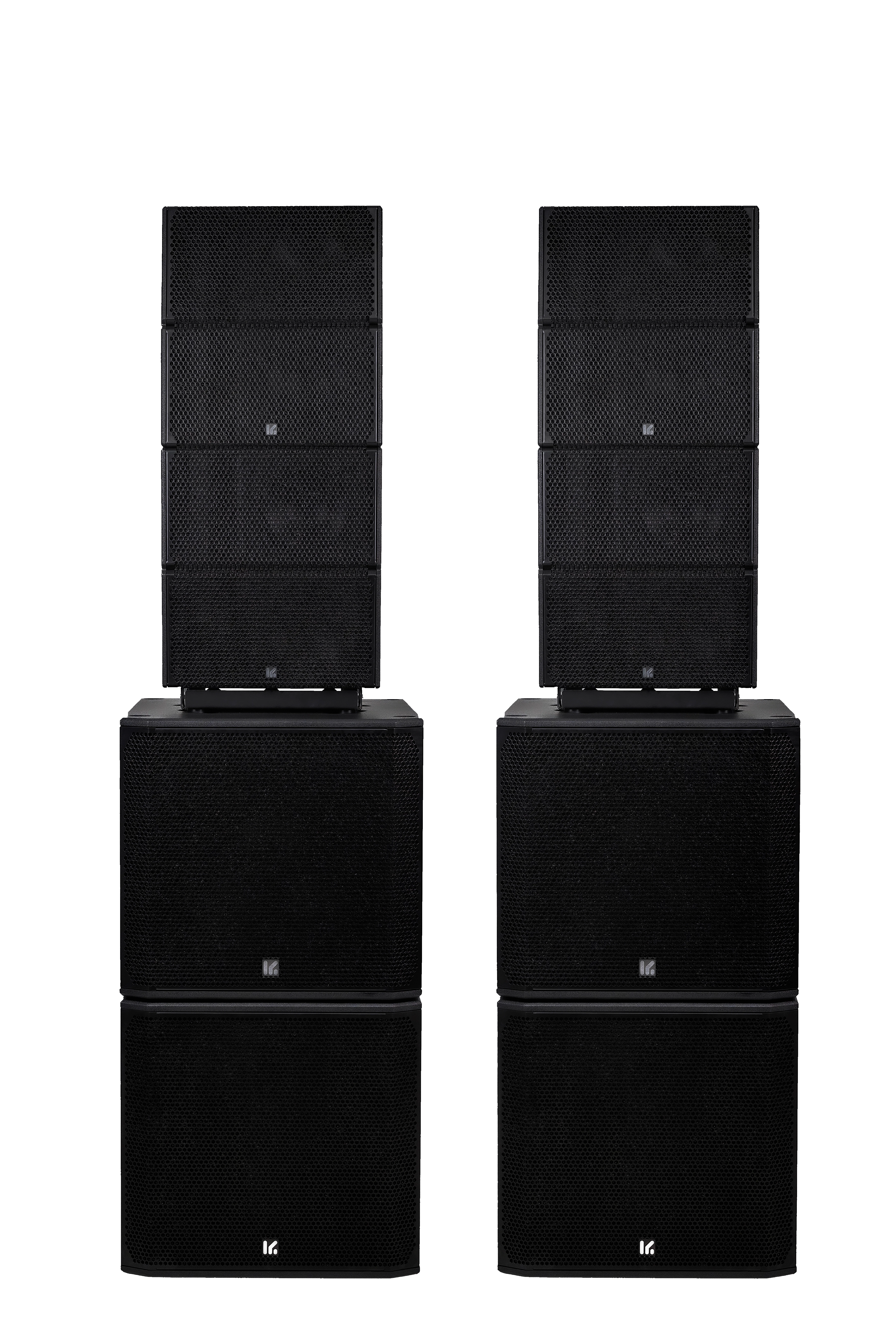

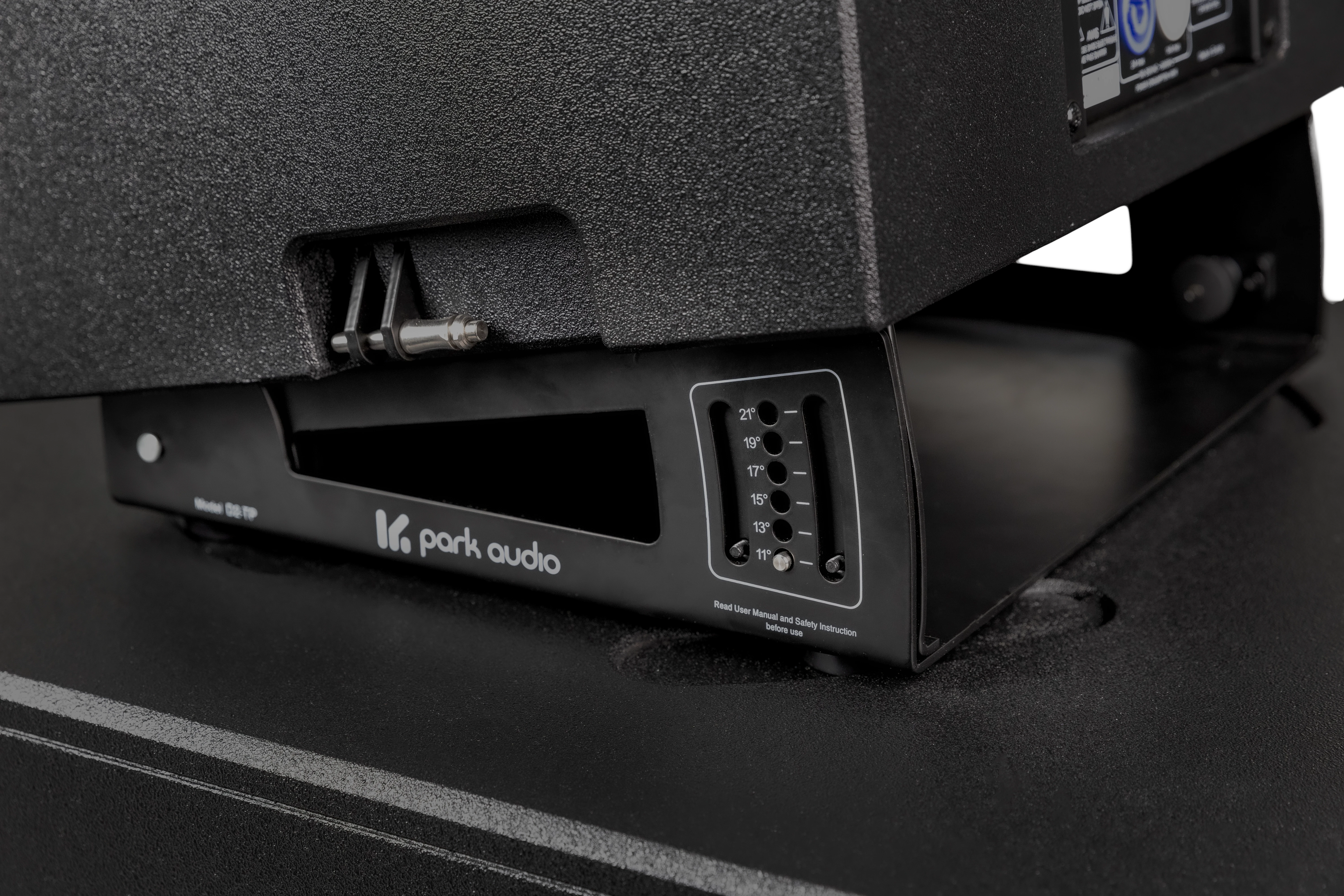

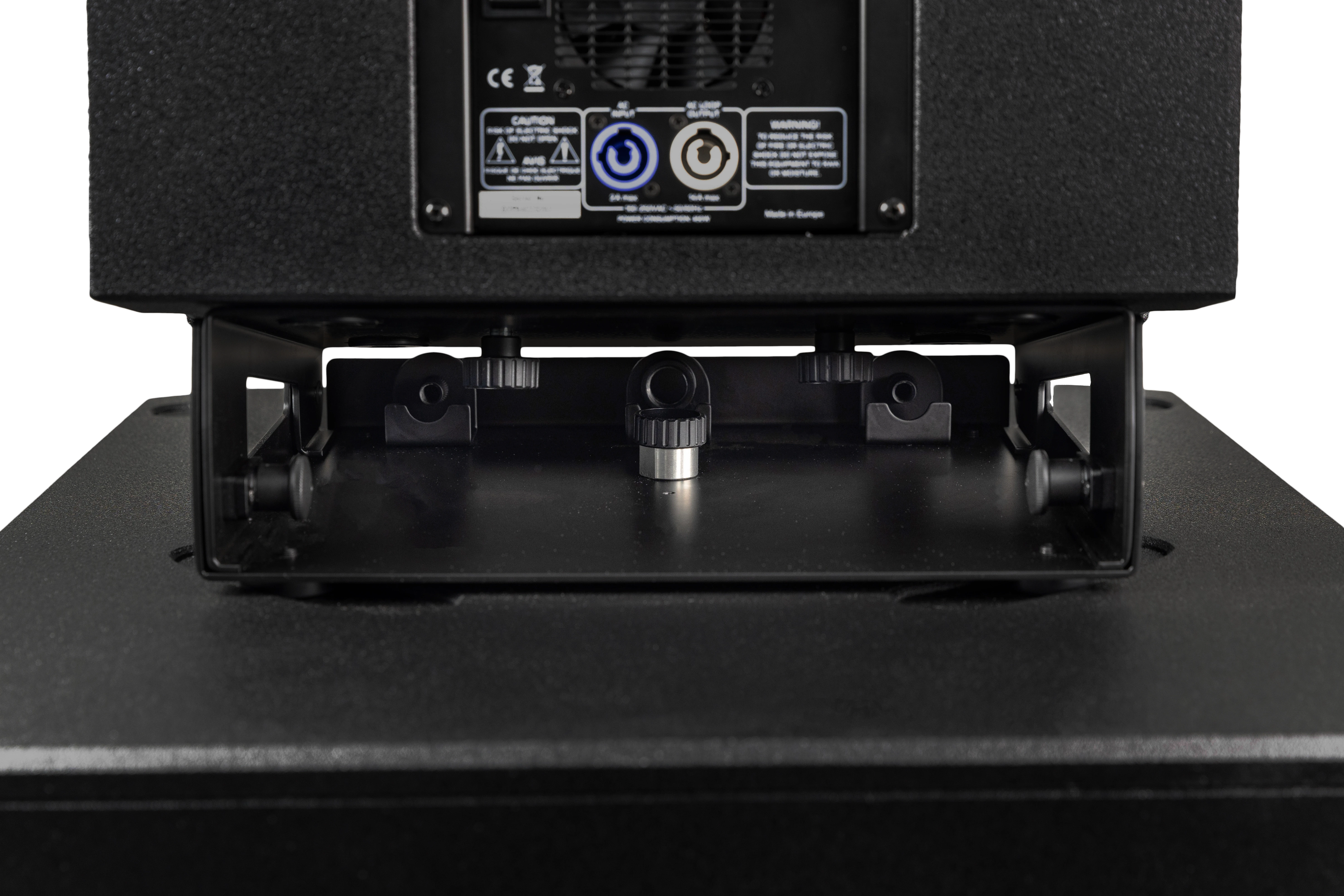

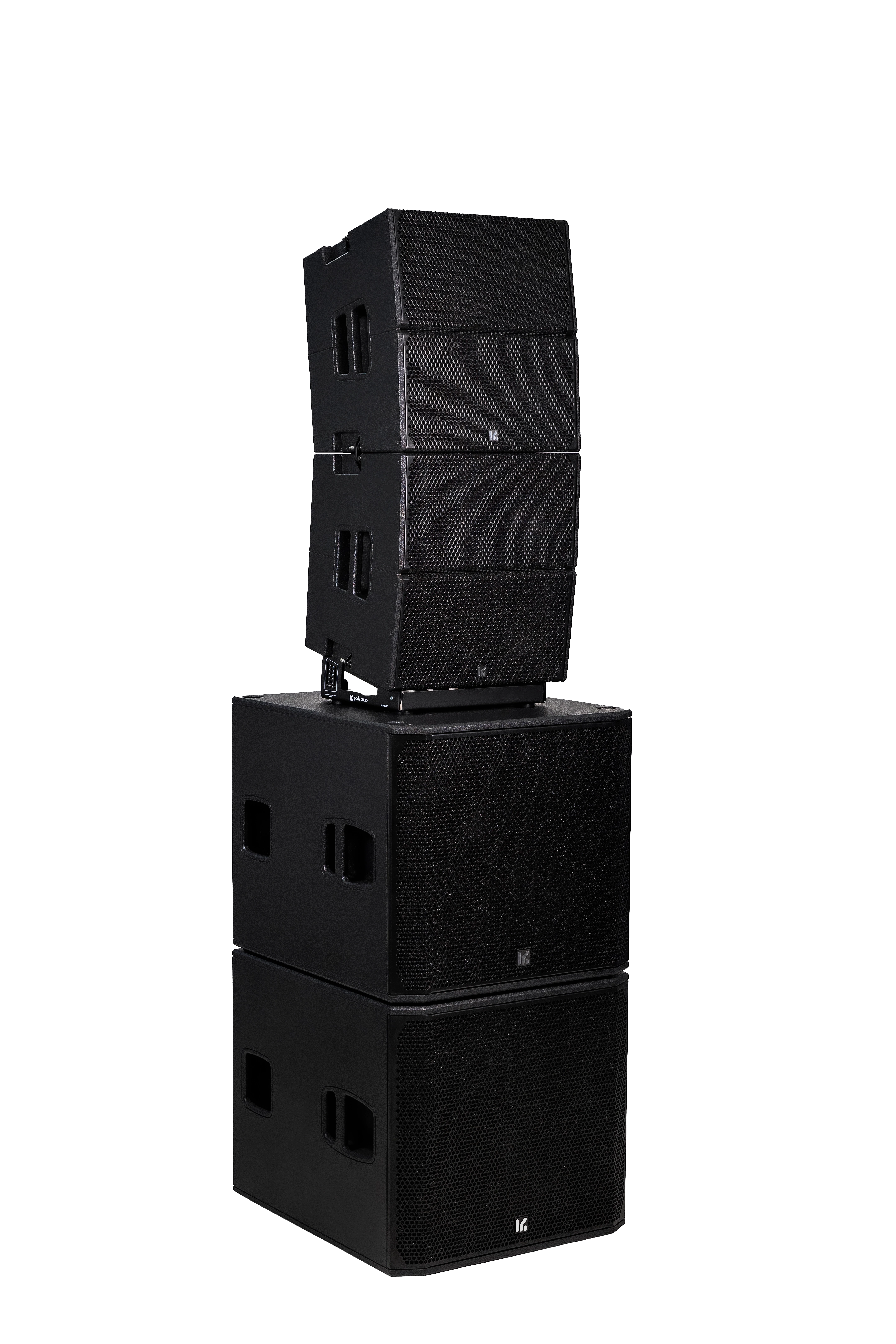

Para su montaje en formato ground stack, el sistema incluye la plataforma D2-TP, que permite el ajuste preciso del ángulo de inclinación.
Además, se puede solicitar opcionalmente un marco de colgado para la instalación aérea de los elementos del array.

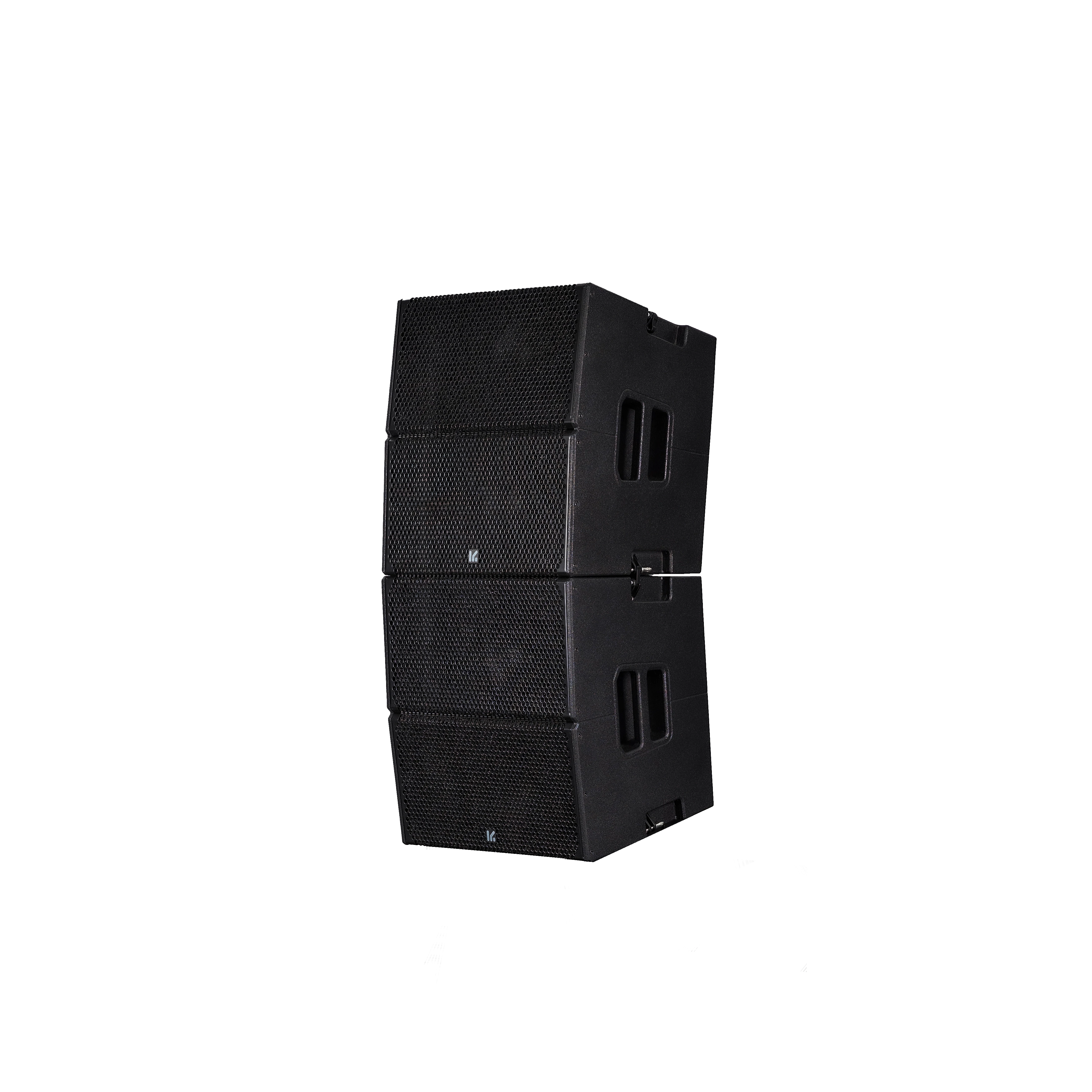

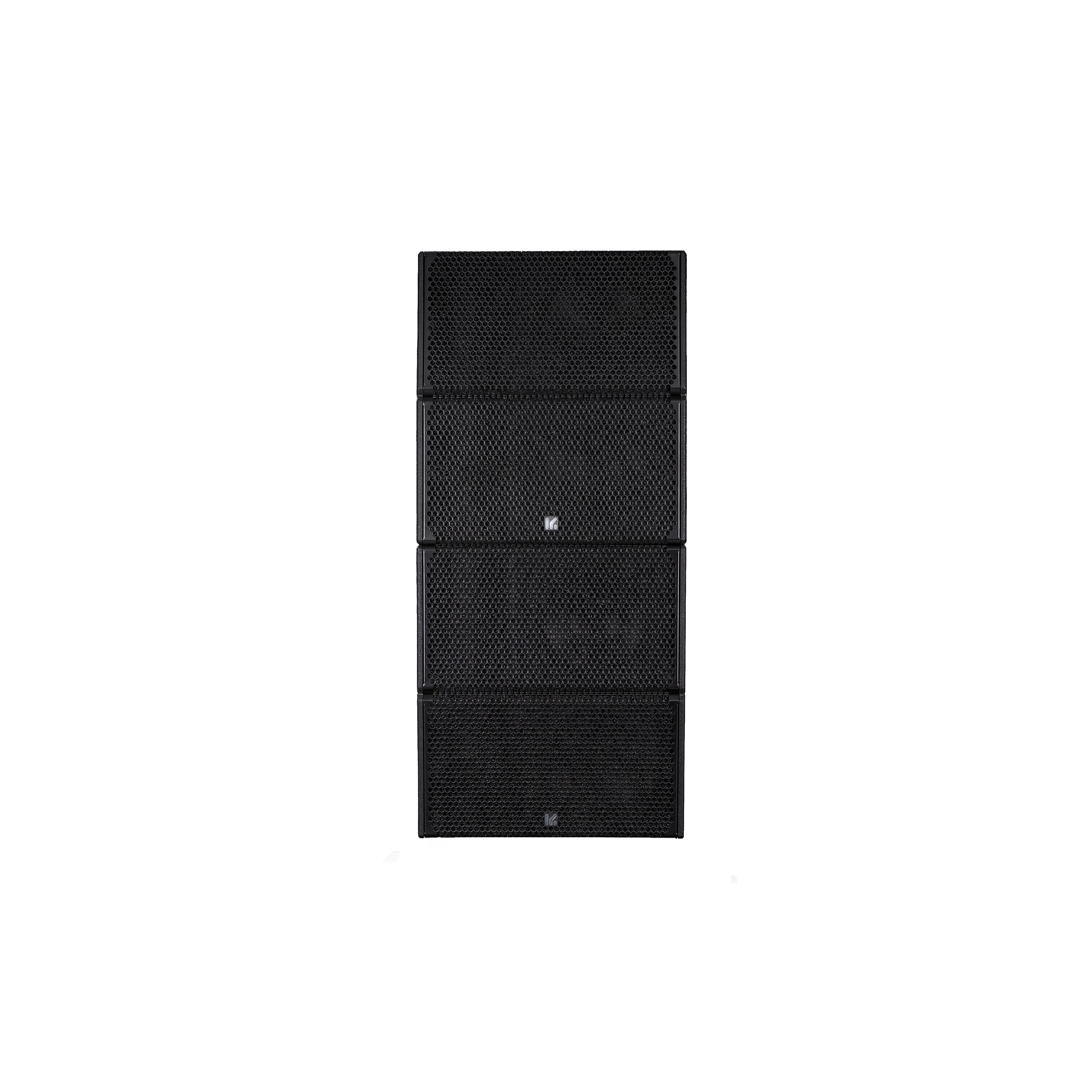

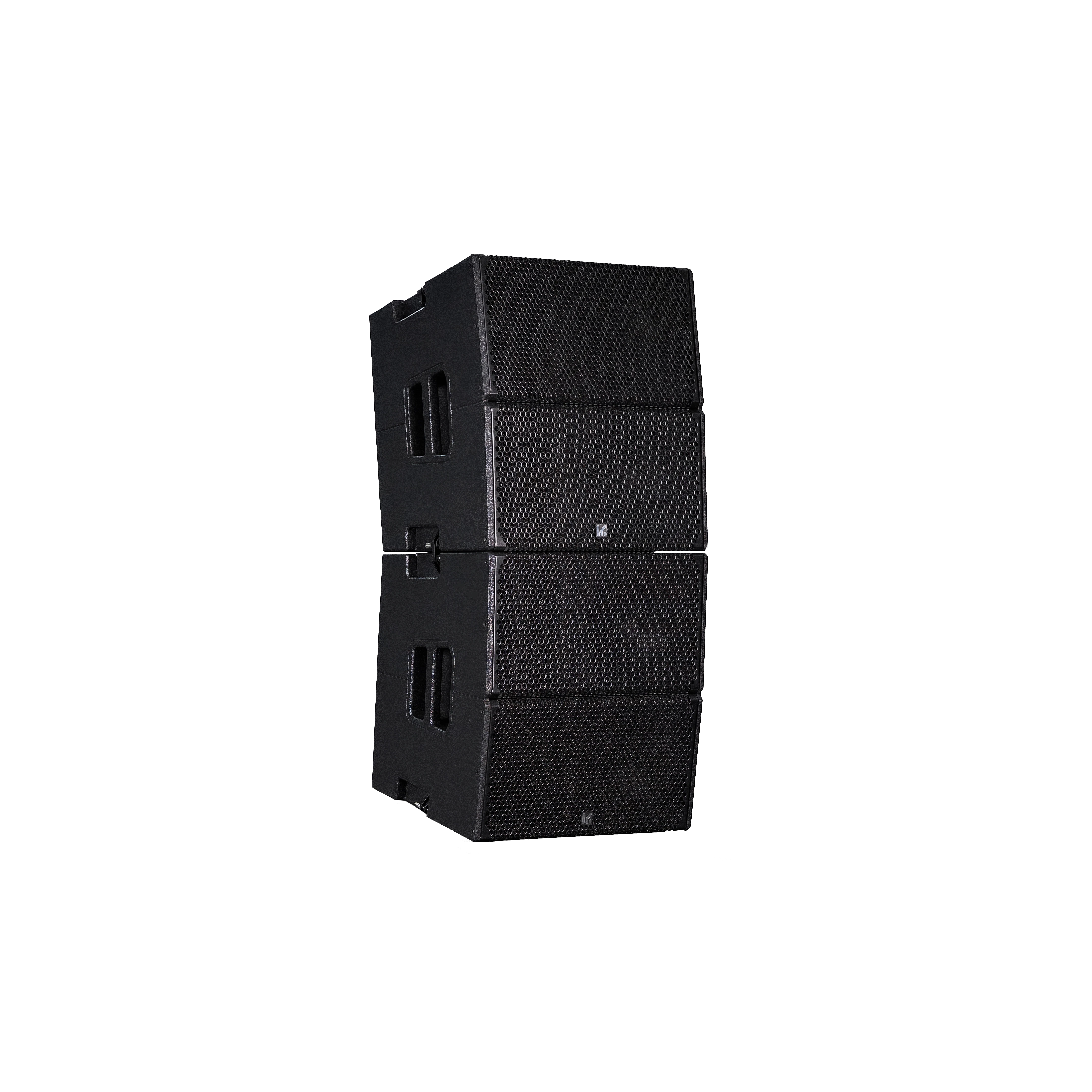

Módulo line array activo
D2-P — array lineal de curvatura constante
Este sistema cuenta con dos altavoces de 8” y cuatro drivers de 1” B&C SPEAKERS, con una potencia de 1050 W RMS y un rango de frecuencia de 60 Hz a 18 kHz.
Ampliable hasta 4 módulos, se adapta fácilmente a espacios de cualquier tamaño.
Montado en una carcasa metálica sellada, su diseño compacto permite colocar los componentes muy juntos, lo que:
- Minimiza la interferencia de fase
- Ofrece una cobertura uniforme con solo -3 dB por metro
- Reduce el riesgo de acoples con micrófonos
- Garantiza un sonido equilibrado en salas grandes
Construcción robusta y rendimiento constante, incluso en condiciones exigentes.

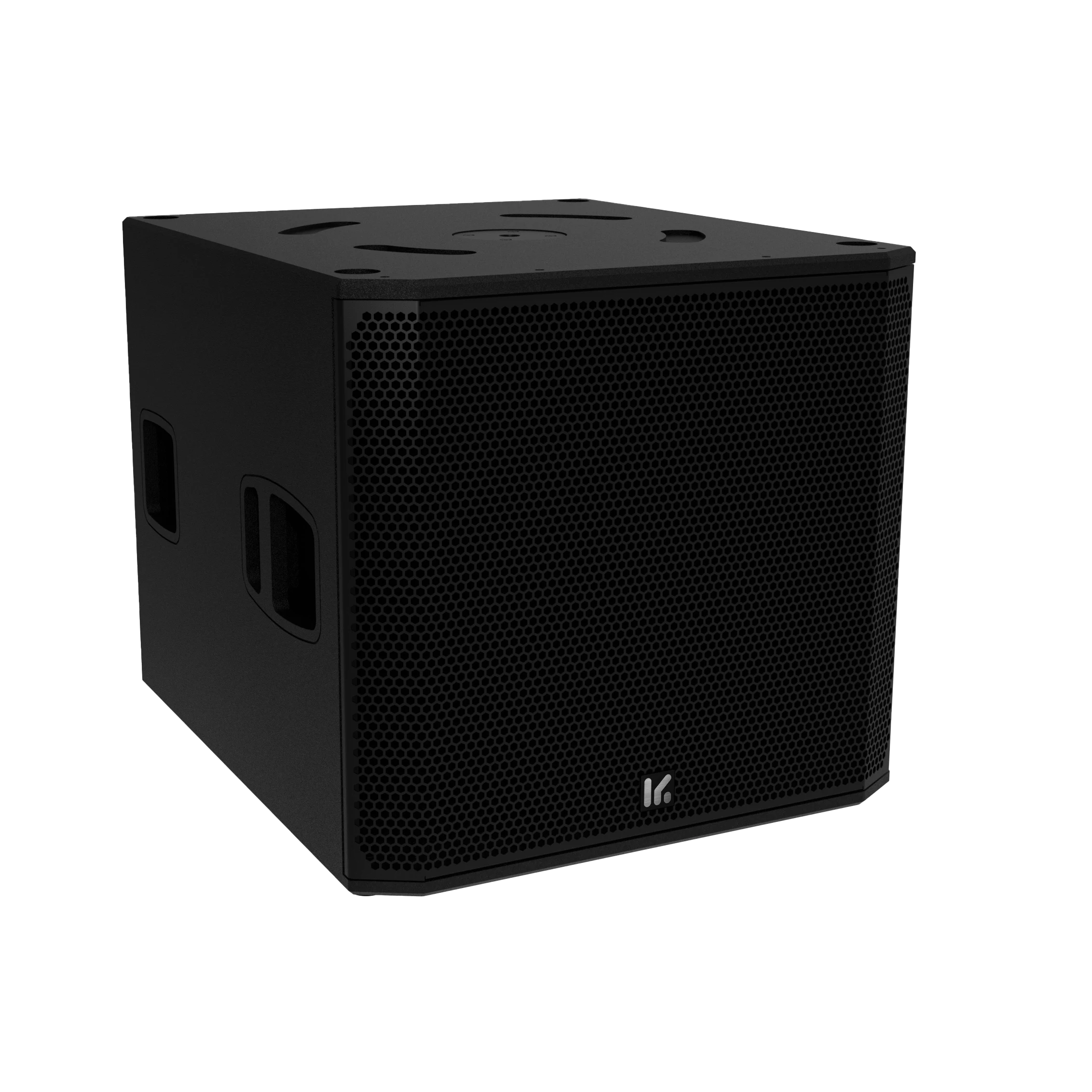

Subgrave activo
NX183-P — graves profundos con amplificación y DSP
El NX183-P es un subwoofer activo profesional diseñado para ofrecer graves profundos y controlados desde 34 Hz hasta 120 Hz.
Incorpora una bocina B&C Speakers de 18” con imán de neodimio y bobina de 4”, alimentada por un amplificador interno de 2000 W RMS. Su diseño garantiza una presión sonora máxima de 133 dB SPL (pico), ideal para aplicaciones de alto rendimiento.
El DSP integrado en el módulo de amplificación ofrece funciones avanzadas de:
- Filtro de cruce y ecualización
- Protección del amplificador y del altavoz contra sobrecargas
- Presets optimizados para la creación de arreglos de subgraves direccionales (cardioid, end-fire)
Robusto, potente y preparado para todo tipo de escenarios, el NX183-P es la base perfecta para sistemas de refuerzo sonoro profesionales como el D-AR4.
Potencia total
12200 W RMSRespuesta
34 Hz – 18 kHzSPL máximo
142 dBCobertura D2-P
100°Aplicaciones
¿Para quién es este sistema?
El D-AR4 está diseñado para satisfacer las exigencias de los profesionales del sonido en directo que no aceptan compromisos:
- Bandas profesionales en gira, que necesitan un sistema potente, compacto y fácil de montar
- Empresas de alquiler (rental) que buscan una solución fiable, escalable y de alto rendimiento
- Grandes recintos, como salas de conciertos, auditorios y escenarios al aire libre, donde se requiere una cobertura precisa y presión sonora elevada
Datos técnicos

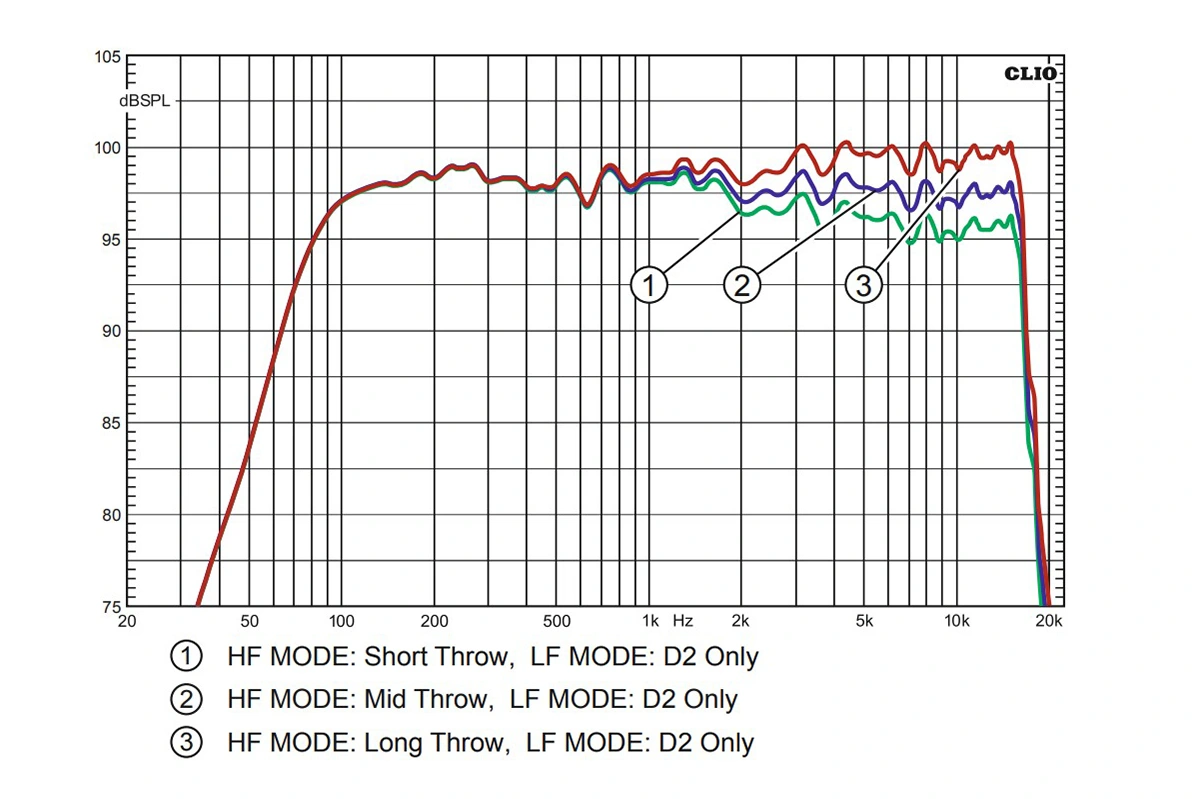

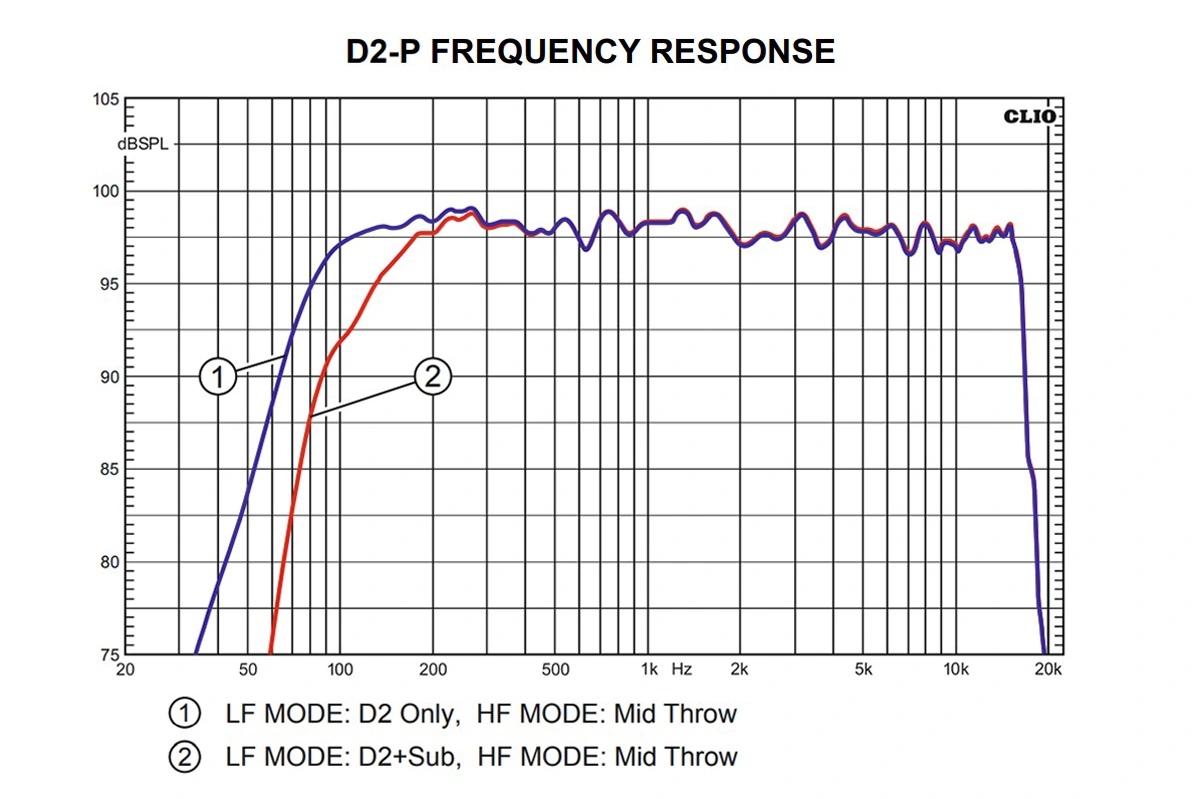

Respuestas en frecuencia
Datos verificados
Especificaciones técnicas
Información técnica procedente del registro actual de D-AR4.
Sistema D-AR4
- Nombre del modelo
- D-AR4
- Potencia (sumada)
- 12200 W RMS
- Respuesta de frecuencia
- 34 Hz – 18 kHz
- SPL máximo
- 142 dB
Altavoz D2-P
- Potencia HF (nominal / programada)
- 100 / 200 W
- Potencia LF (nominal / programada)
- 400 / 800 W
- Respuesta de frecuencia
- 60 Hz – 18 kHz
- SPL máximo
- 127 dB / 1 m
- Transductores
- 2 × 8″, 4 × 1″ B&C SPEAKERS
- Dimensiones (An × Al × Pr)
- 398 × 452 × 364 mm
- Directividad horizontal
- 100°
- Directividad vertical
- 20° (array effect)
- Peso
- 21 kg

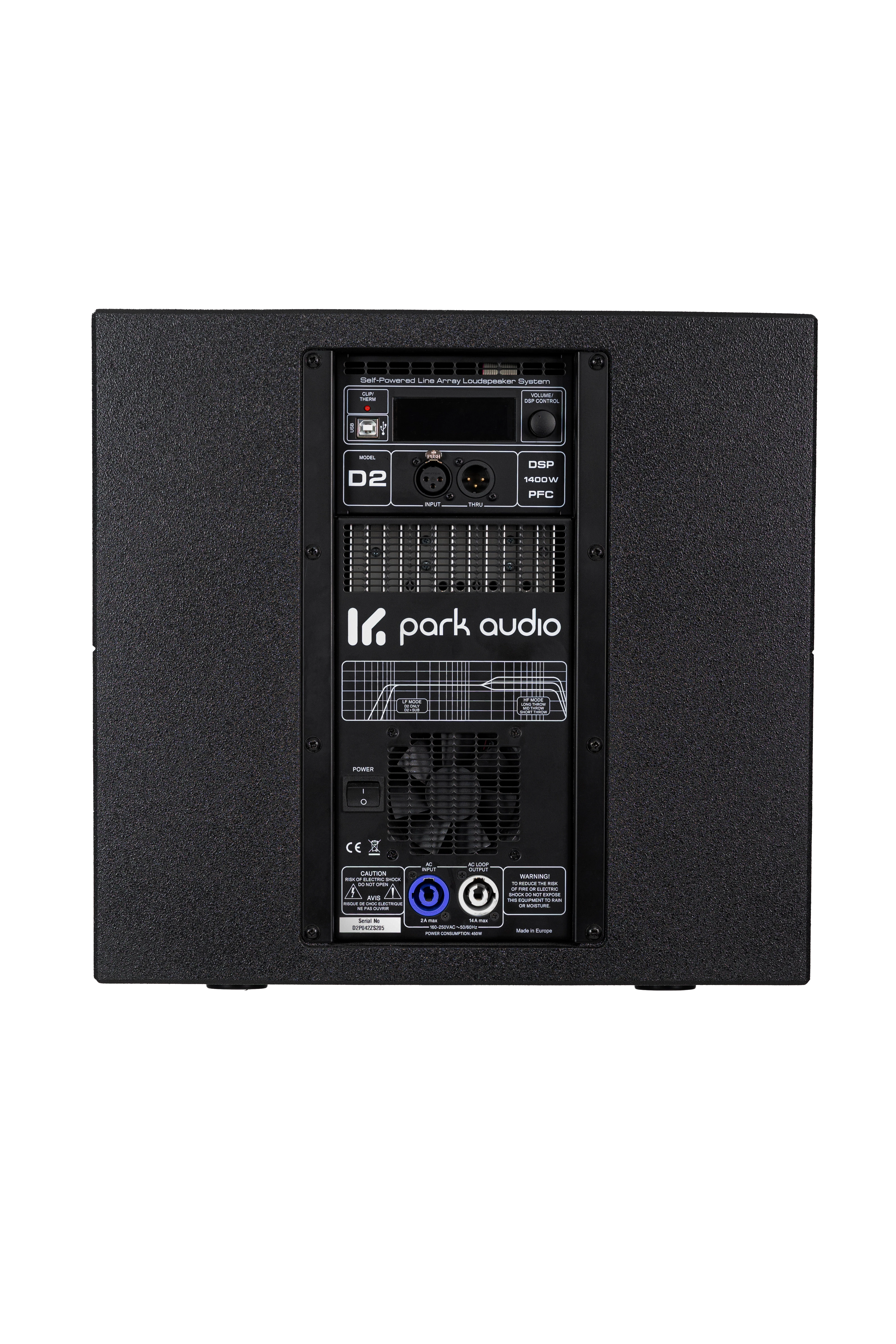

Amplificador incorporado D2-P con plataforma DSP
- Potencia nominal (RMS)
- 700 + 350 W, clase D
- Sensibilidad
- 775 mV
- Impedancia de entrada
- 10 kΩ
- Relación señal/ruido
- 98 dB (unweighted)
- Entrada / salida de línea
- XLR / XLR
- Refrigeración forzada
- Sí
- Alimentación
- ~160–250 V, 50 / 60 Hz
Procesador DSP D2-P
- Frecuencia de muestreo
- 48 kHz
- Resolución de los convertidores
- 24-bit
- Procesamiento interno de señal
- 56-bit
Subgrave NX183-P
- Configuración
- Subwoofer activo
- Potencia (nominal / programada)
- 1200 / 2400 W
- Respuesta en frecuencia
- 34 Hz – 120 Hz
- SPL máximo
- 133 dB / 1 m
- Transductor
- 18″ B&C SPEAKERS, bobina de 4″
- Dimensiones (An × Al × Pr)
- 570 × 536 × 660 mm
- Diseño acústico
- Caja rectangular, tipo bass reflex
- Material del cuerpo / recubrimiento
- Contrachapado de abedul, pintura negro polímero al agua
- Material de la rejilla / acabado
- Acero perforado, pintura negra en polvo
- Peso
- 37.8 kg

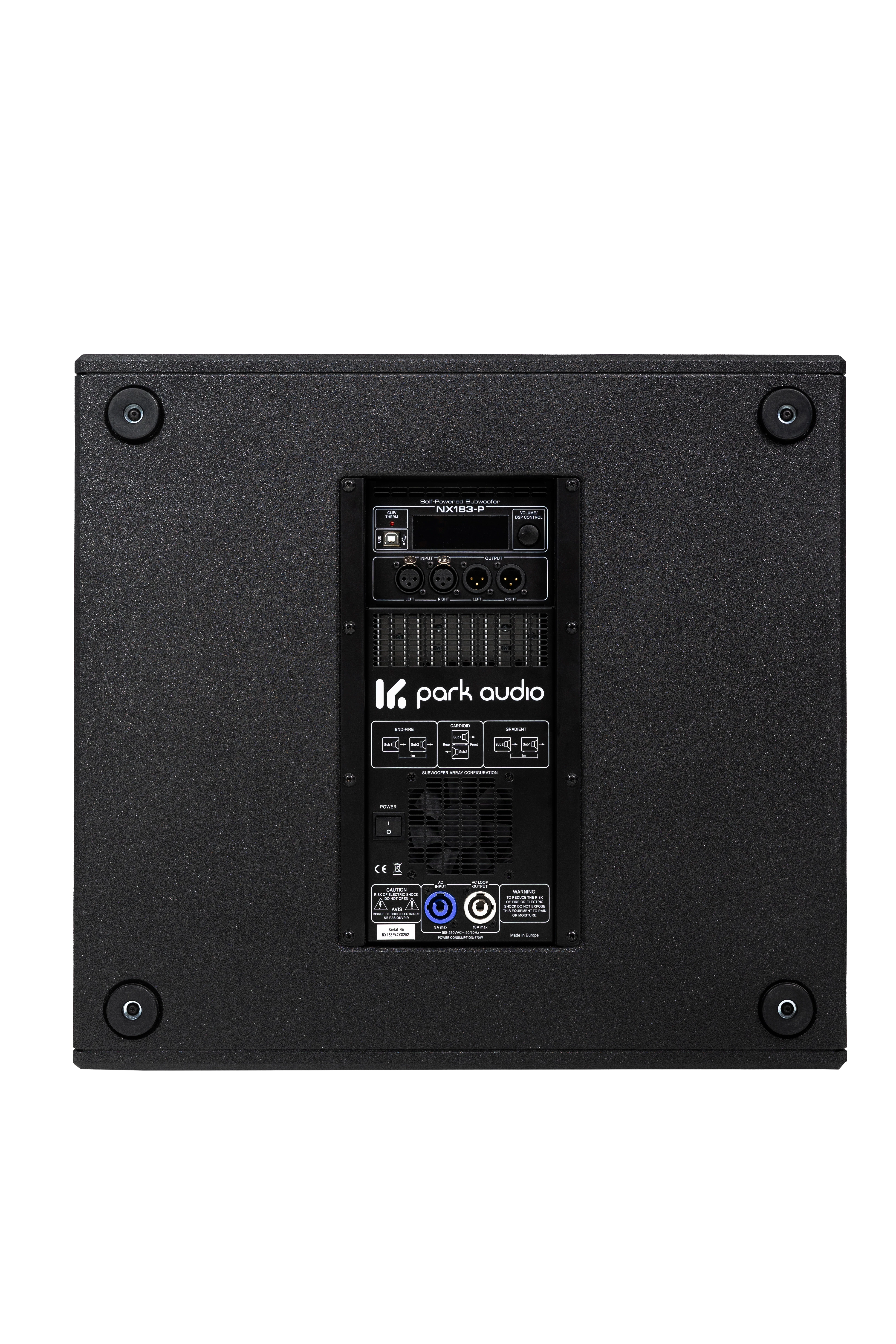

Amplificador incorporado NX183-P con plataforma DSP
- Potencia nominal (RMS)
- 2000 W, clase D
- Sensibilidad
- 775 mV
- Impedancia de entrada
- 10 kΩ
- Relación señal/ruido
- 98 dB (unweighted)
- Entrada / salida de línea
- 2 × XLR / 2 × XLR
- Refrigeración forzada
- Sí
- Alimentación
- ~160–250 V, 50 / 60 Hz
Procesador DSP NX183-P
- Frecuencia de muestreo
- 48 kHz
- Resolución de los convertidores
- 24-bit
- Procesamiento interno de señal
- 56-bit
